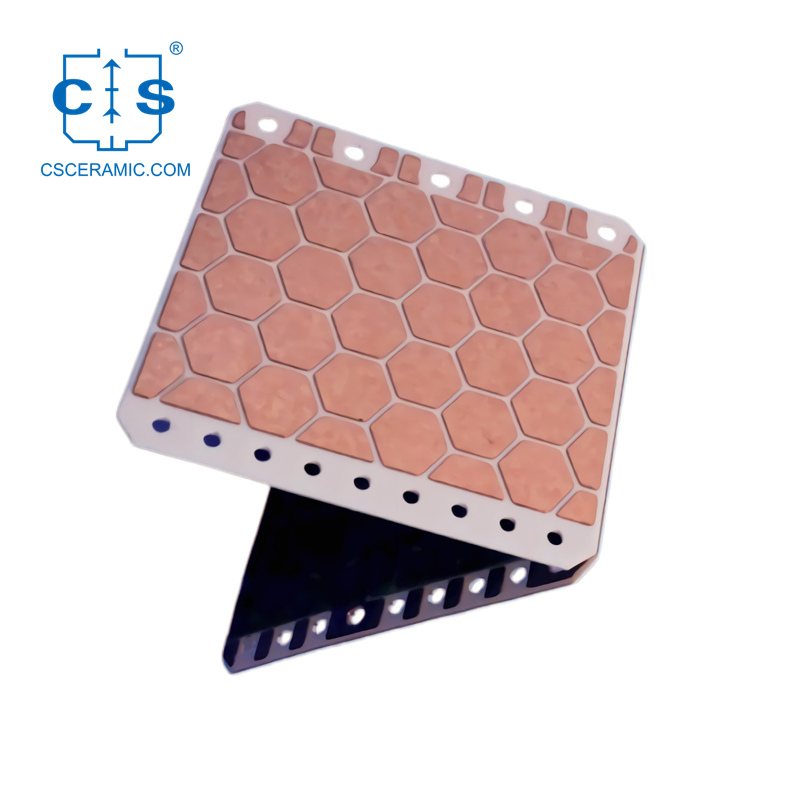

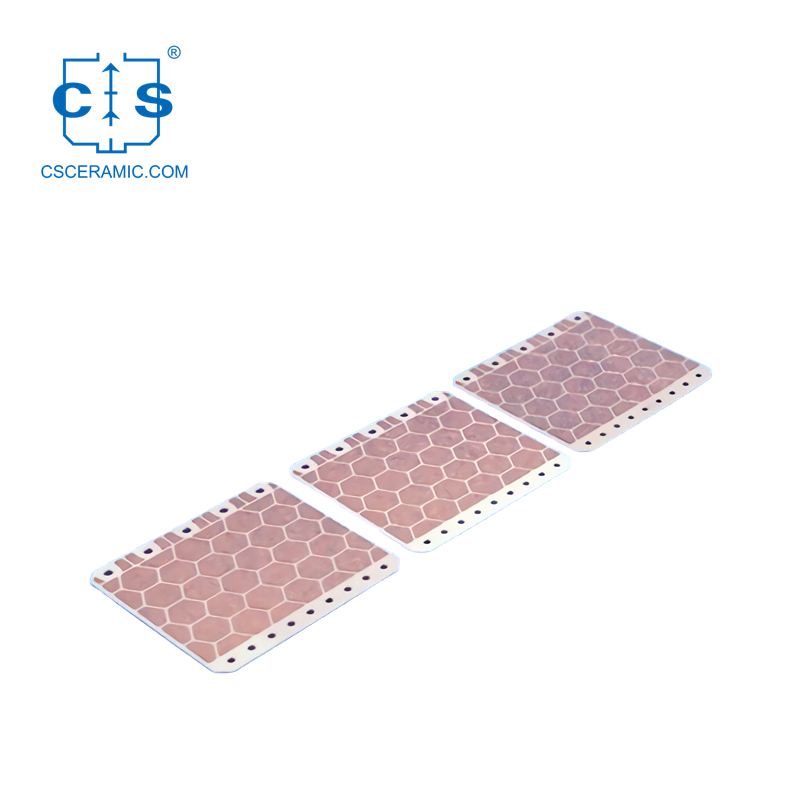

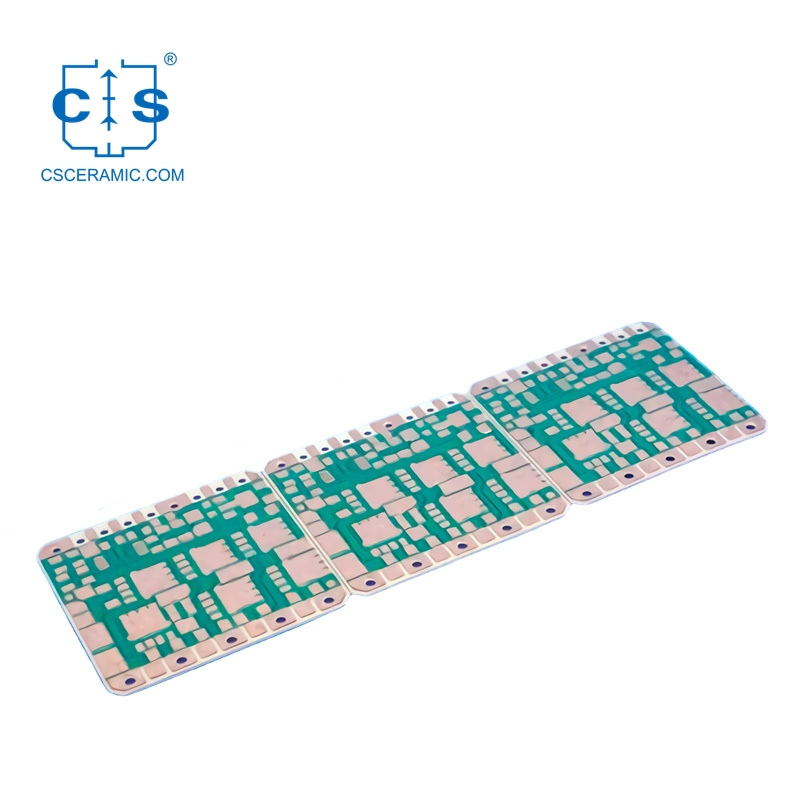

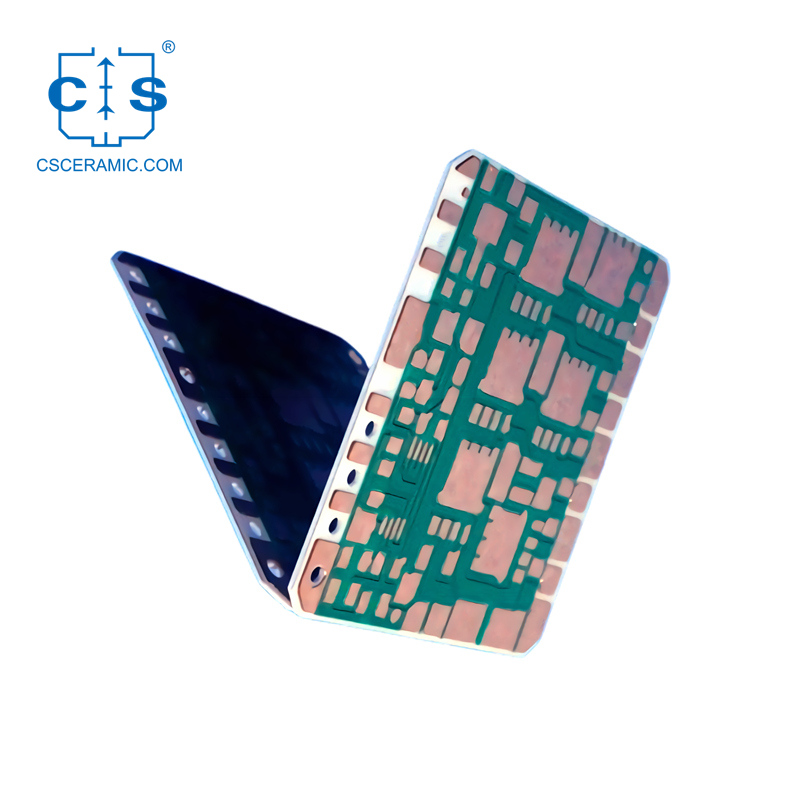

Alüminyum Oksit Metalize Substrat Seramik Substrat DBC DPC İşlenmiş

Alümina seramik metalize alt tabakalar, alümina seramik alt tabakaların bakırla metalleştirilmesiyle oluşturulan, elektrik iletkenliği, termal iletkenlik ve yüksek yalıtım özelliklerine sahip seramik bakır kaplı plakalardır.

  • eşya yok. :

    CS-DBC-C001

  • Material : Alumina ceramic

şimdi iletişime geçin katalog
  • açıklama
Alümina Metalize Substrat Avantajları


1. DBC DPC alümina metalize alt tabakaların termal genleşme katsayısı, silikon çiplerinkine yakındır, Mo levhalar gibi geçiş katmanlarına olan ihtiyacı ortadan kaldırır, böylece malzeme ve işleme maliyetlerini azaltır.

2. DBC DPC alümina seramik alt tabakalar, lehim katmanlarının sayısını azaltır, ambalajlamayı ve montajı basitleştirir, termal direnci azaltır, boşlukları en aza indirir ve ürün verimini artırır.

3. Metalize alümina seramik alt tabakalar mükemmel termal iletkenlik ve yüksek akım taşıma kapasitesi sergileyerek kompakt yonga paketlemeye olanak tanır, güç yoğunluğunu önemli ölçüde artırır ve sistem ve cihazların güvenilirliğini artırır.


Alümina Metalize Substrat Uygulamaları

Alümina metalize alt tabakalar otomotiv elektroniği, havacılık, güneş paneli dizileri, iletişim ekipmanları, lazer cihazları ve diğer alanlarda uygulanabilir.

Yalnızca bileşenleri destekleyen taşıyıcı plakalar olarak değil, aynı zamanda ısı dağıtımı ve yalıtım malzemeleri olarak da işlev görür. Ek olarak, katmanlar arası devre bağlantısını sağlayarak üstün elektriksel performans sağlarlar. Otomotiv elektroniği, sensörler, güç modülleri, yüksek frekanslı anahtarlamalı güç kaynakları, röleler, iletişim modülleri, LED modülleri ve diğer uygulamalarda yaygın olarak kullanılırlar.


Alümina Metalize Substrat için Boyut Tablosu


Alümina Metalize Substrat Dikdörtgen
Ürün NO. Uzunluk (mm) Genişlik (mm) Kalınlık (mm) Bakır Folyo Kalınlığı (mm) Bakır Kaplama Kalınlığı (mm) Saflık (%)
CS-DBC-C001 10 5 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C002 18 11 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C003 20 15 0,38 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C004 28 9 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C005 32 24 0,55 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C006 55 30 6 0,1-0,6 0,035 96
CS-DBC-C007 70 52 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C008 84 35 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C009 103 90 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C010 127 105 2 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C011 156 84 3 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C012 178 138 5 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C013 188 138 4,6 0,1-0,6 0,075-0,1 96-99,7


Alümina Metalize Substrat Kare
Ürün NO. Uzunluk (mm) Genişlik (mm) Kalınlık (mm) Bakır Folyo Kalınlığı (mm) Bakır Kaplama Kalınlığı (mm) Saflık (%)
CS-DBC-Z001 10 10 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z002 15 15 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z003 18 18 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z004 25 25 0,38 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z005 31,5 31,5 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z006 33 33 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z007 40 40 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z008 60 60 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z009 72 72 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z010 100 100 3 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z011 127 127 1 0,1-0,6 0,035 99,7
CS-DBC-Z012 138 138 5 0,1-0,6 0,075-0,1 96-99,7


Kullanım Talimatları


1. Performans bozulmasını önlemek için metalize alümina seramik yüzeyler, yüksek sıcaklıktaki ortamlara uzun süre maruz kalmaktan ve organik solventlerle temastan kaçınmalıdır.

2. Kullanmadan önce alt tabakanın yüzeyini çizik, çatlak veya diğer kusurlara karşı inceleyin ve yalnızca bütünlüğünü doğruladıktan sonra kullanın.

3. Metalize alümina seramik alt tabakanın güç kaynağına düzgün şekilde bağlandığından ve alt tabakanın elektrostatik hasar görmesini önlemek için topraklamanın doğru olduğundan emin olun.


Tam ihtiyaçlarınıza göre özelleştirilmiş, iyi performans gösteren metalize alümina yüzeyler sunmaya adanmıştır. Kendini işine adamış ekibimiz, müşteri beklentilerini aşmayı hedefleyerek talimatlarınıza dikkatle uymayı garanti eder. Üstelik, benzersiz gereksinimlerinizi karşılamak için özel olarak tasarlanmış boyutların esnekliğini sağlıyoruz.

Lütfen alt tabaka boyut çizimi, PCB tasarım çizimi (dağlama gerekmiyorsa), metal malzeme, katman sayısı ve kalınlık dahil olmak üzere gerekli parametreleri sağlayın.
